FreeCAD

WEBサイト	: FreeCAD
ライセンス	: LGPL/GPL
Operating system	: Windows/Mac OS X/Windows/Linux
ダウンロード	: FreeCAD

インストール
日本語ページ
簡単なチュートリアル
チュートリアル - シャフトホルダ

インストール

FreeCAD - Installing FreeCAD

Debian/Ubuntu

Debian/Ubuntuではパッケージが利用できる。

$ sudo apt-get install freecad

日本語ページ

FreeCADのWEBサイトに日本語のページがあります。

WEBサイト日本語版 : Main Page/jp

日本語マニュアル : Oneline Help Toc/jp

簡単なチュートリアル

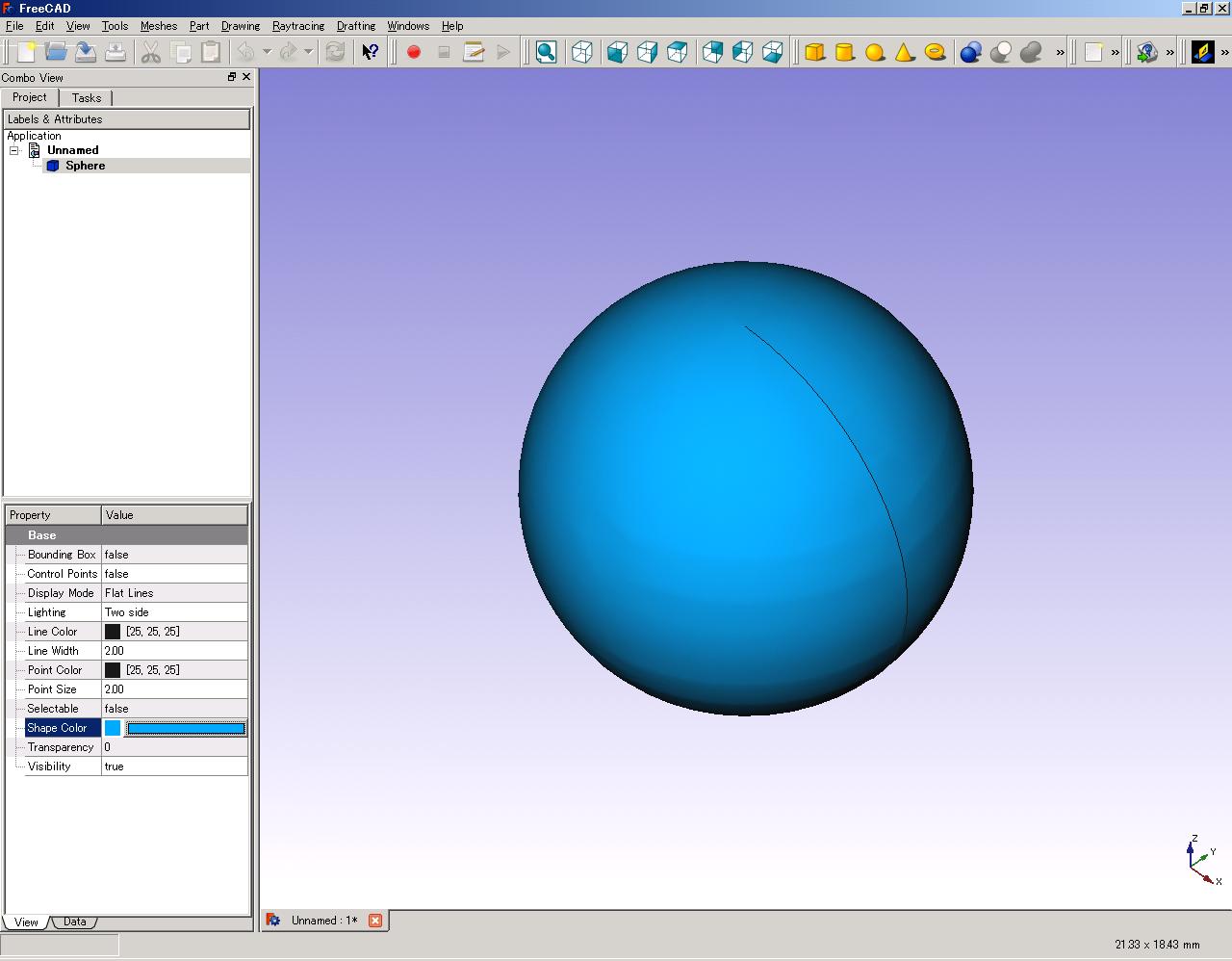

[File]メニュー→[New]

[Create a sphere feature]アイコン→[Fits the whole content on the screen]アイコン

[Combo View]→[Project]タブ→[Sphere]→[Shape Color]で色を選択

チュートリアル - シャフトホルダ

今回使用する機能

プリミティブ(Cylinder)の作成 :
[Cleate a Cylinder]アイコンをクリック

オブジェクトの選択 :
[Tree View]のオブジェクトをクリック

オブジェクトの編集 :
[Property View]の[Dataタブ] → プリミティブ名(Cylinder)にて数値入力

オブジェクトの移動 :
[Property View]の[Dataタブ] → Base - Placementクリック
→ Placementの右欄に現れた[...]クリック → Translationに数値入力 → [OK]

オブジェクトの表示タイプの変更 :
[Tree View]のオブジェクトを右クリック → [Appearance]
→ [Display properties]の[Viewing mode]を変更 → [OK]

ブーリアンオペレーション :
[Boolean operation] → Boolean operation選択
→ First shape,Second shape選択 → [Apply] → [Close]

A3図面の挿入 :
[Insert new A3 landscape drawing]アイコンクリック

A3図面に3Dオブジェクトの図を挿入 :
オブジェクト選択 → [Inser a new view of a part]アイコンクリック

A3図面内の2Dオブジェクトを編集、移動 :
Page - Viewを選択 → [Property View]の[Dataタブ]にて数値入力

チュートリアル開始

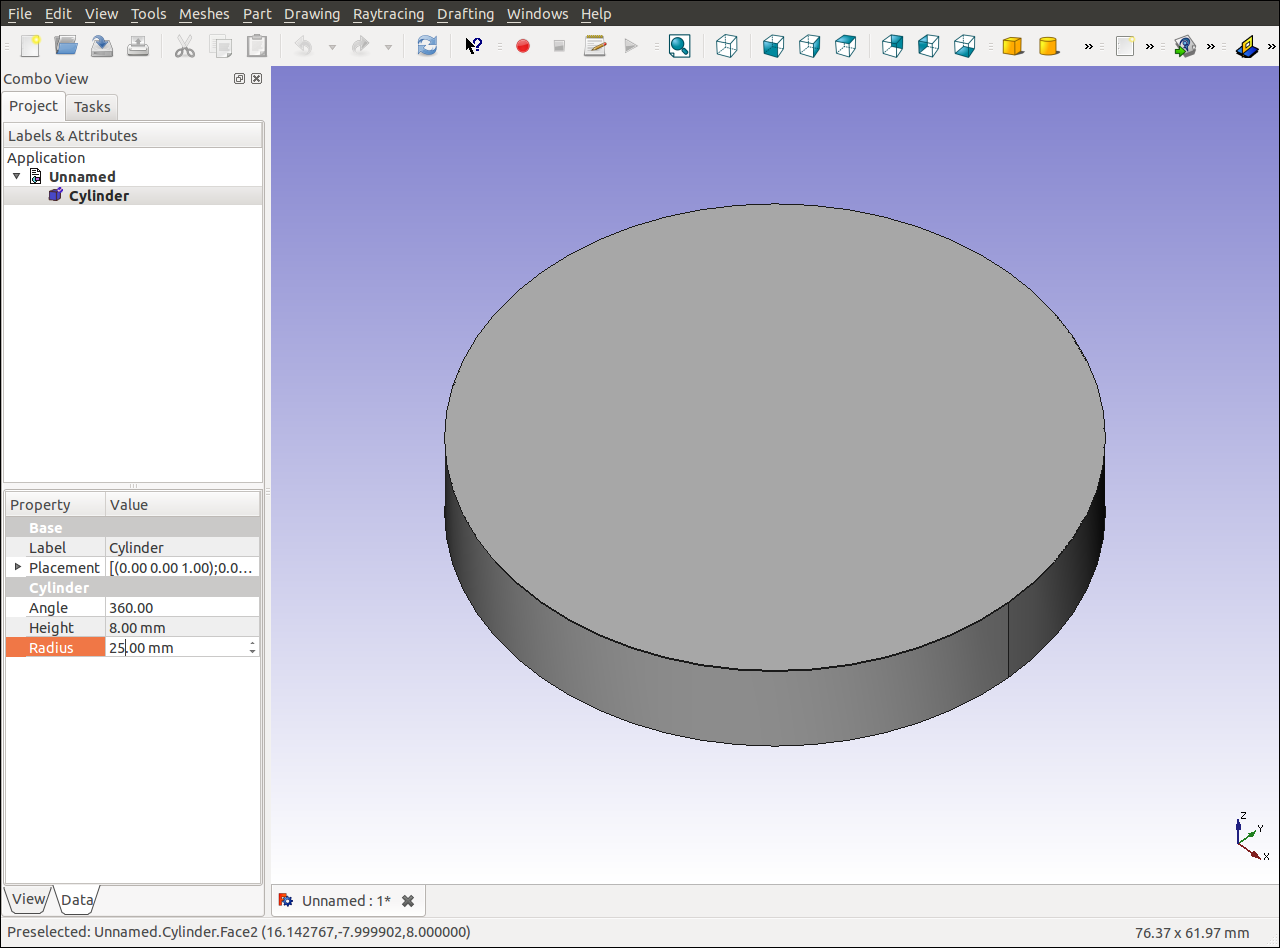

[New] → [Cylinder] → Hight:8,Radius:25

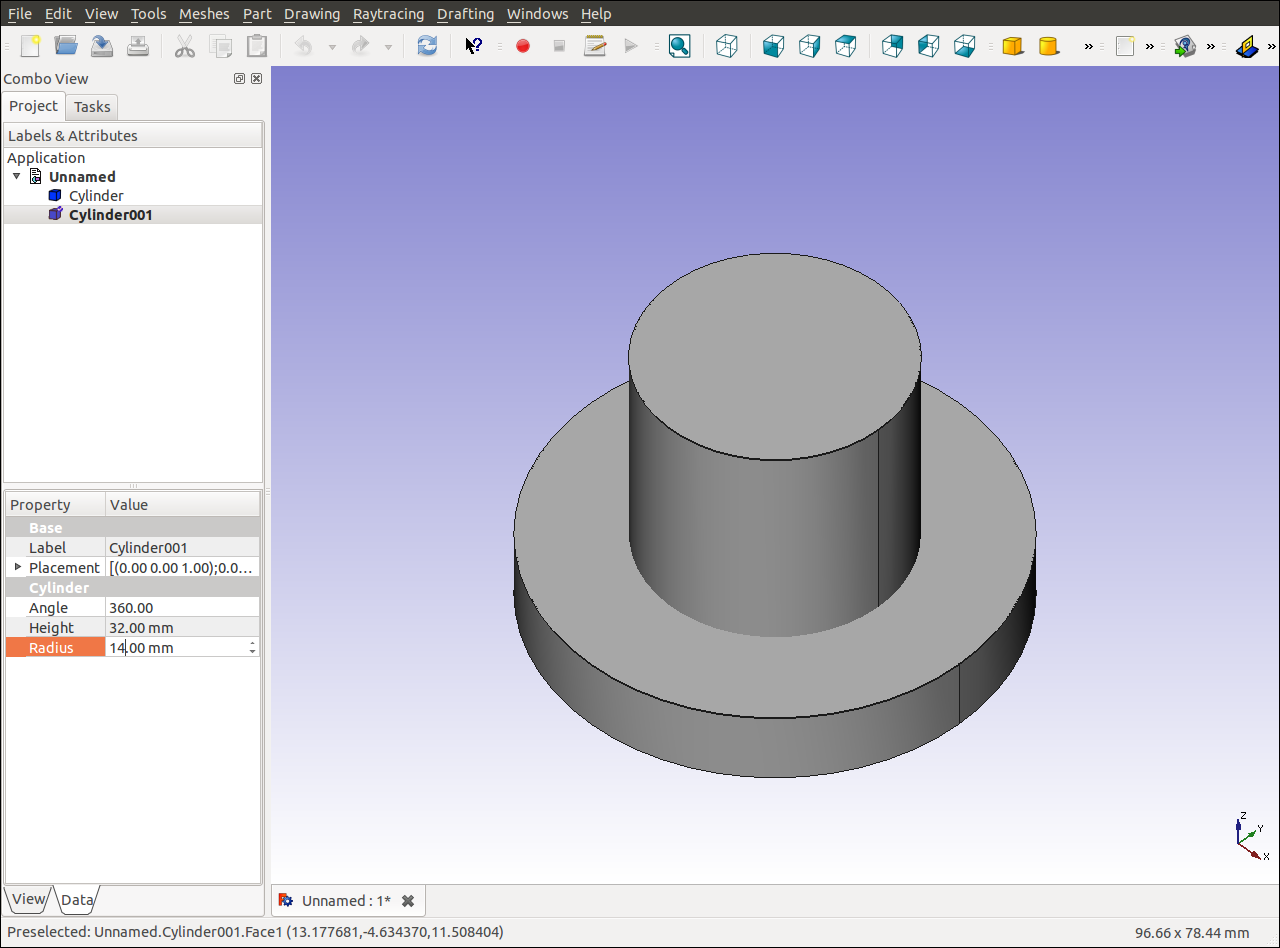

[Cylinder](Cylinder001) → Hight:32,Radius:14

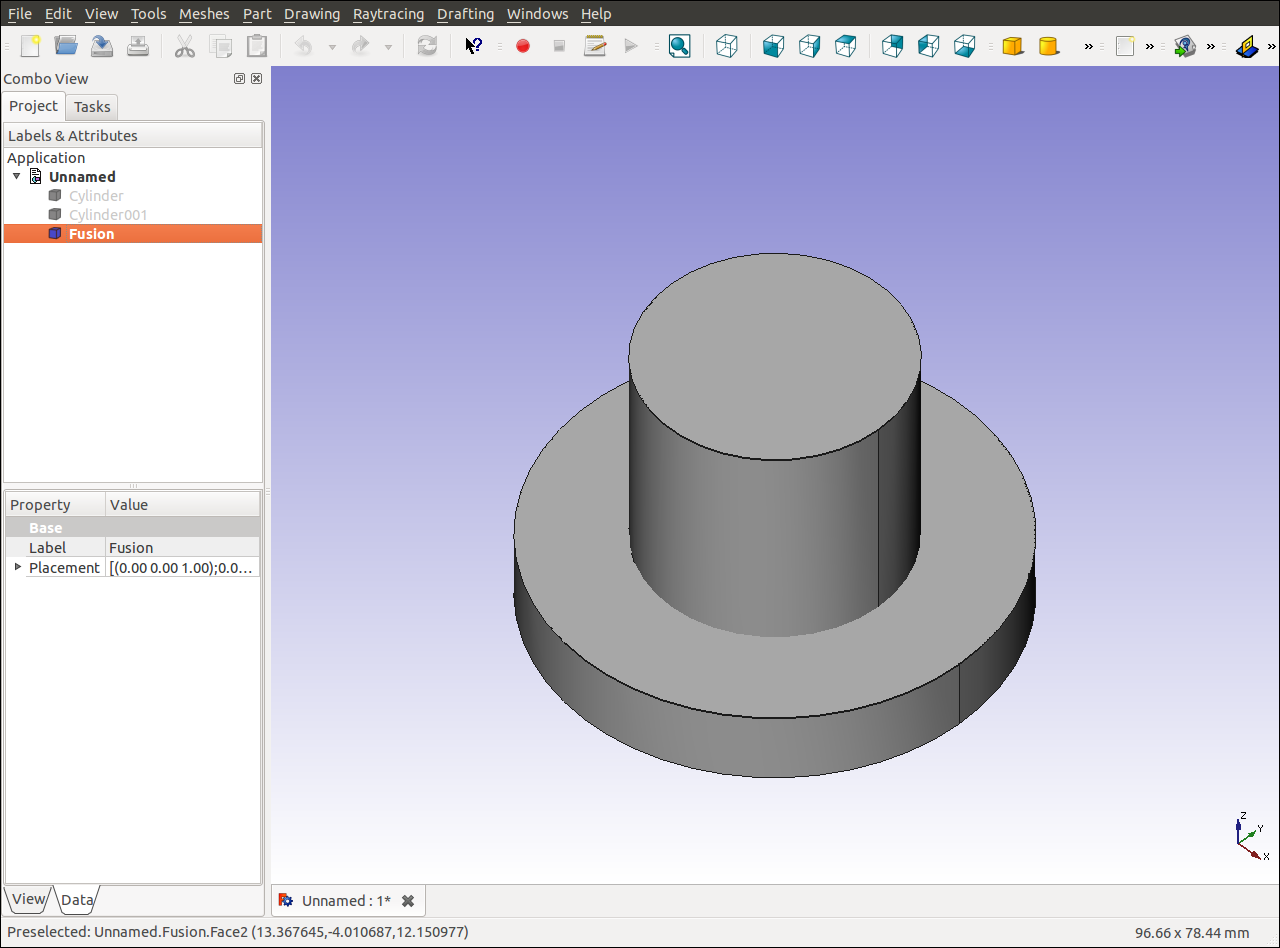

[Boolean operation] → Union → First:Cylinder,Second:Cylinder001 → [Apply] → [Close]

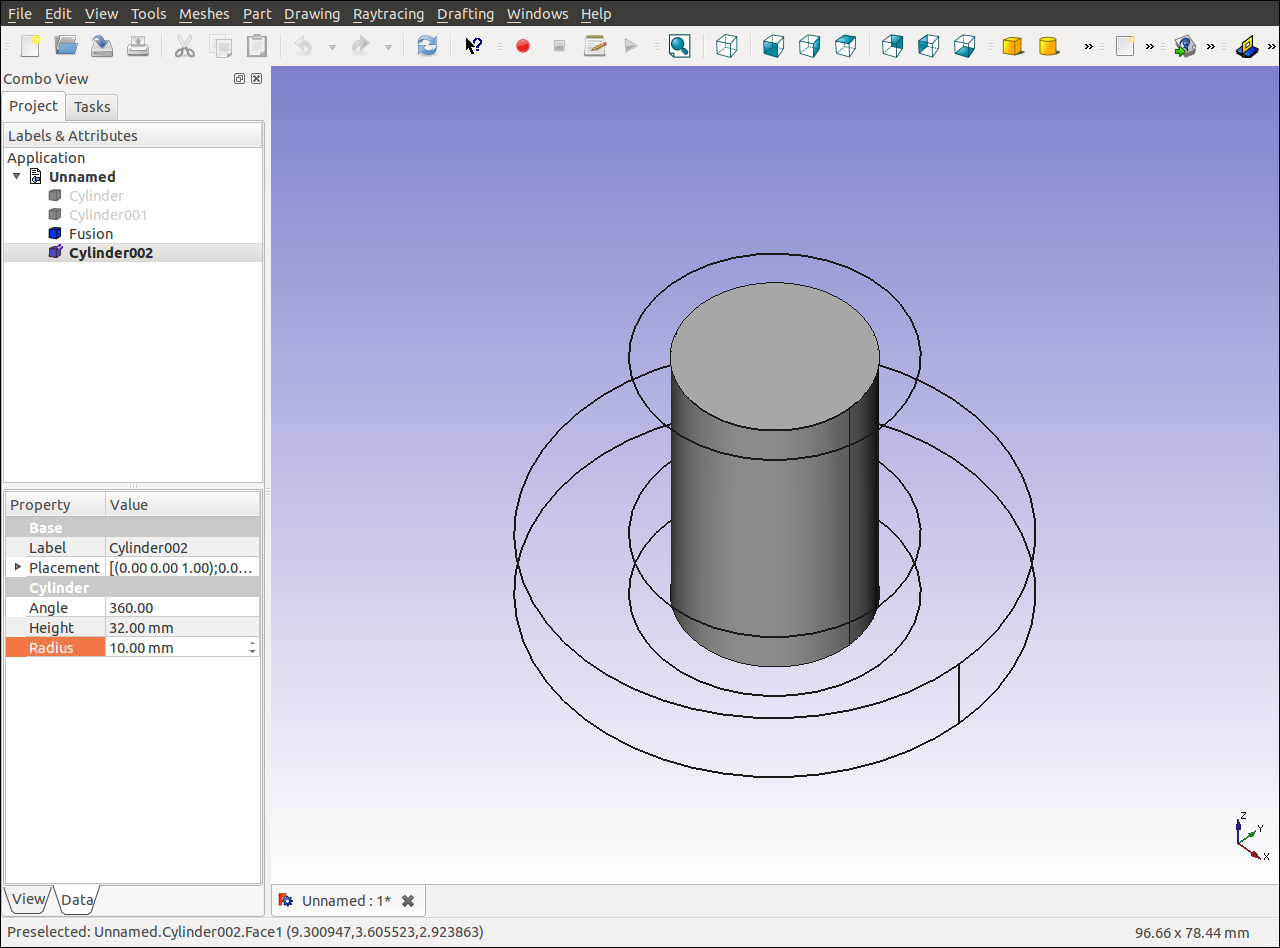

[Cylinder](Cylinder002) → Hight:32,Radius:10

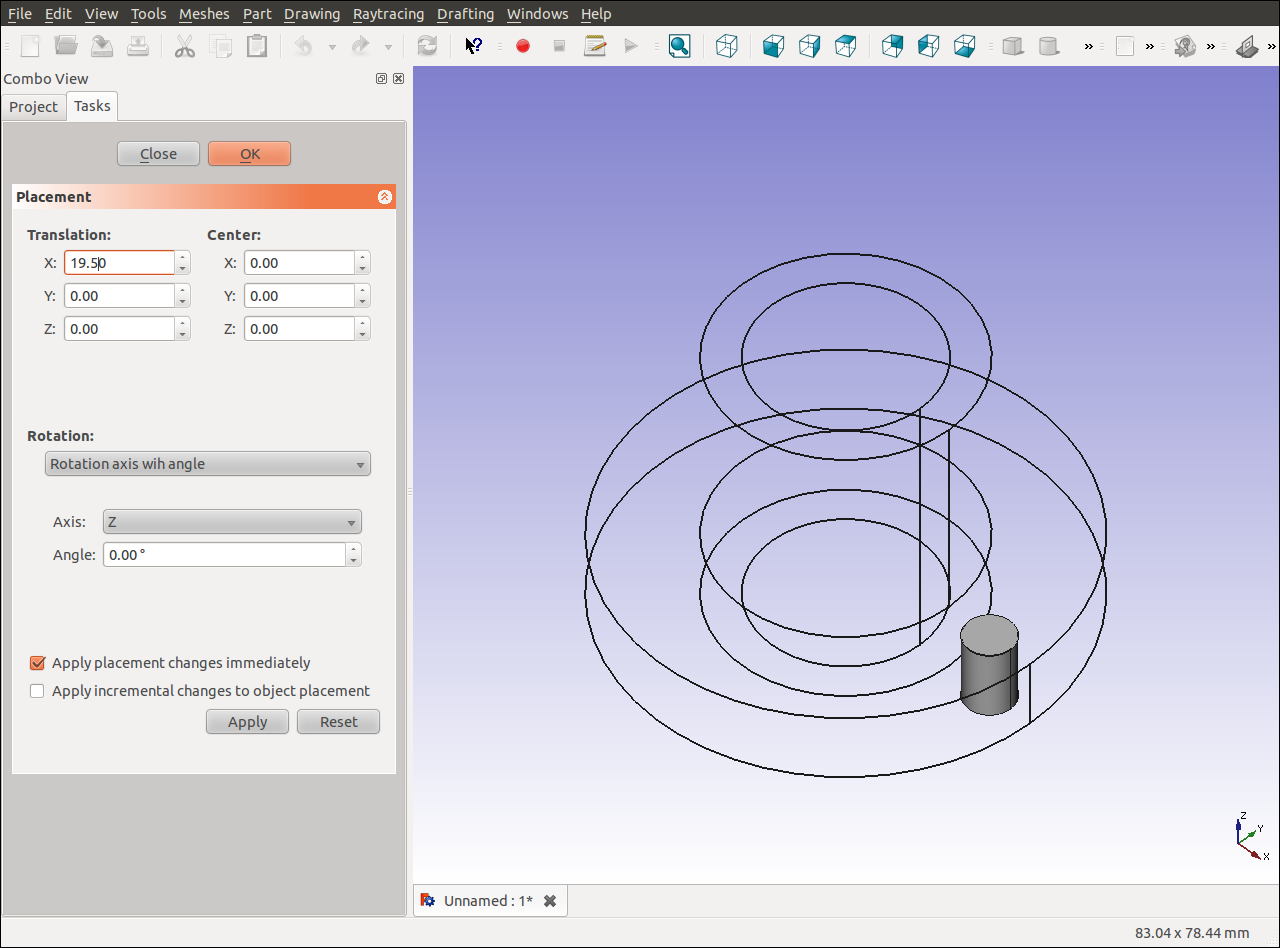

[Cylinder](Cylinder003) → Hight:8,Radius:2.75 → 移動:X:19.5,Y:0,Z:0

Cylinder003を選択 → [Copy] → [Paste]:３回クリック(Cylinder0031,Cylinder0032,Cylinder0033)

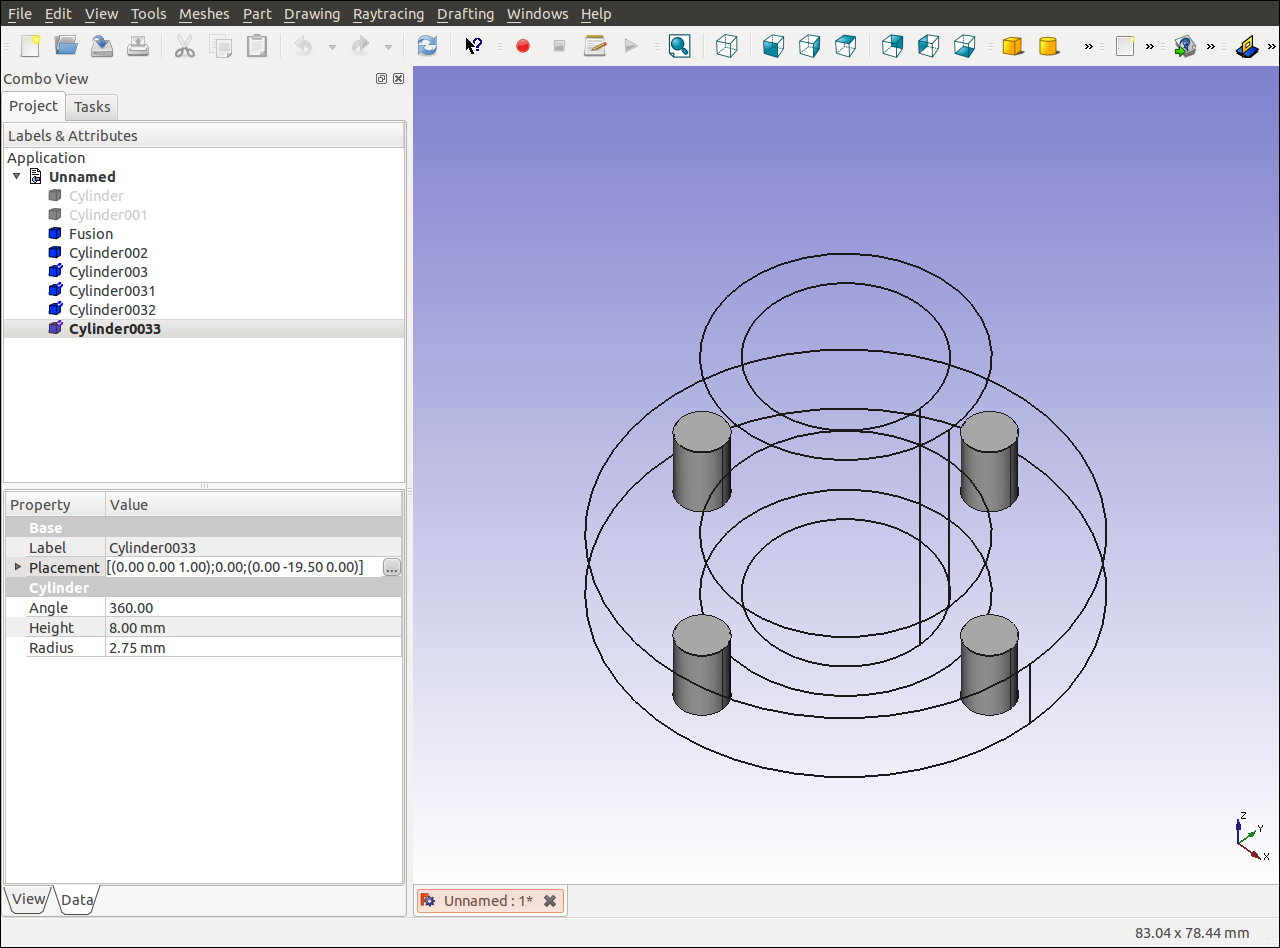

Cylinder0031,Cylinder0032,Cylinder0033を移動
Cylinder0031 → 移動:X:0,Y:19.5,Z:0
Cylinder0032 → 移動:X:-19.5,Y:0,Z:0
Cylinder0033 → 移動:X:0,Y:-19.5,Z:0

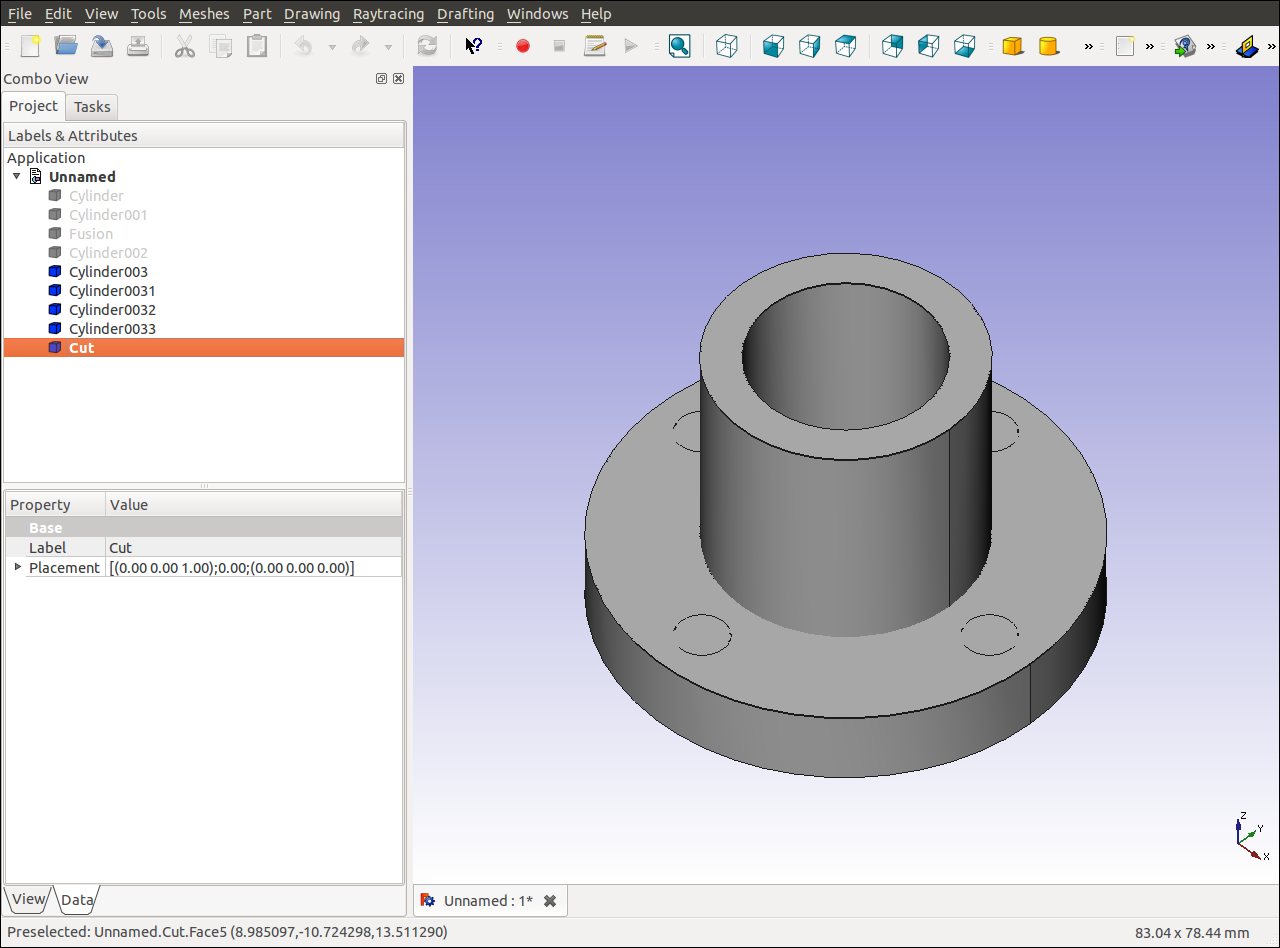

[Boolean operation] → Difference → First:Fusion,Second:Cylinder002 → [Apply] → [Close]

同様の操作を繰り返しCylinder003,Cylinder0031,Cylinder0032,Cylinder0033を引く

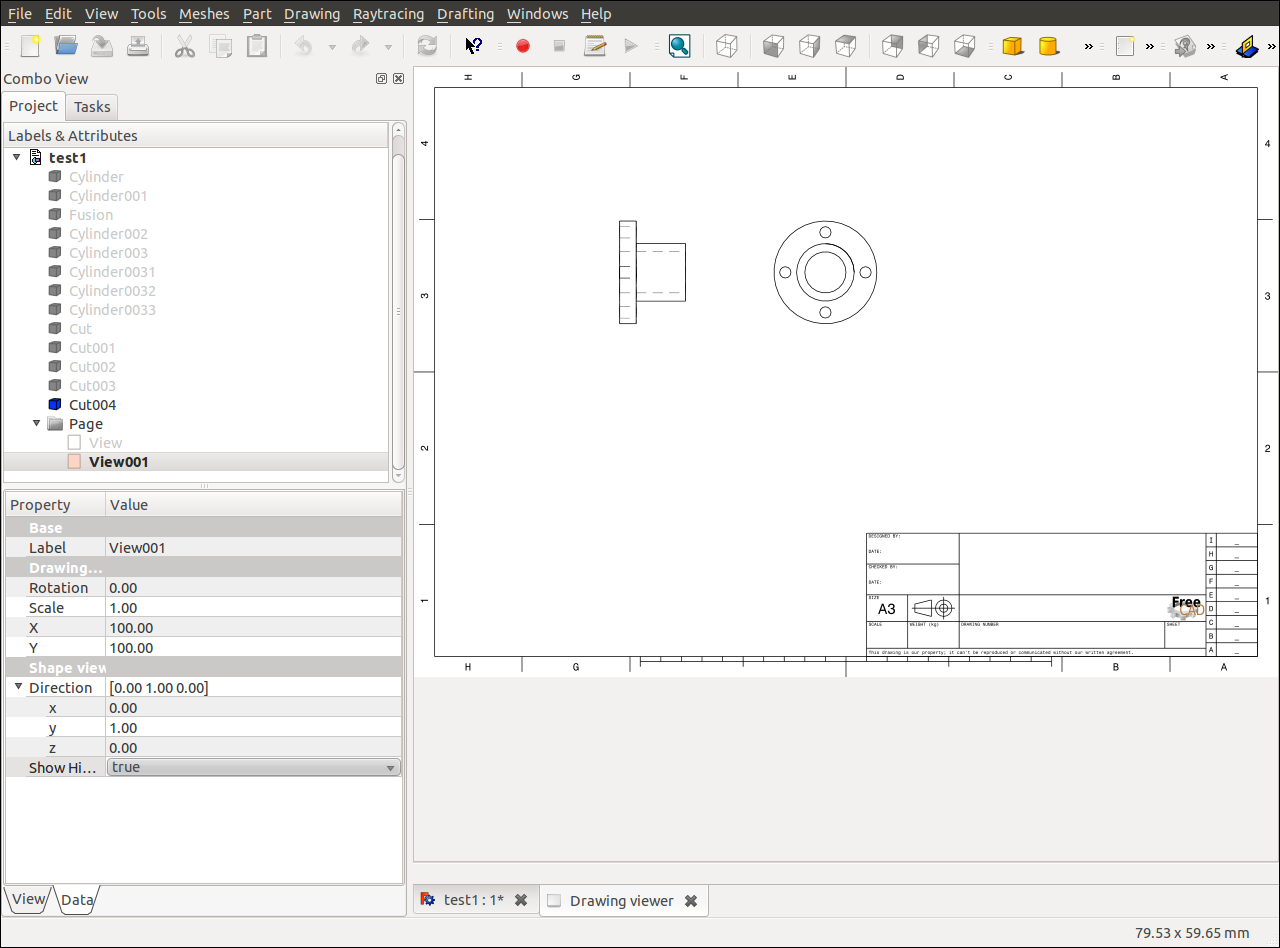

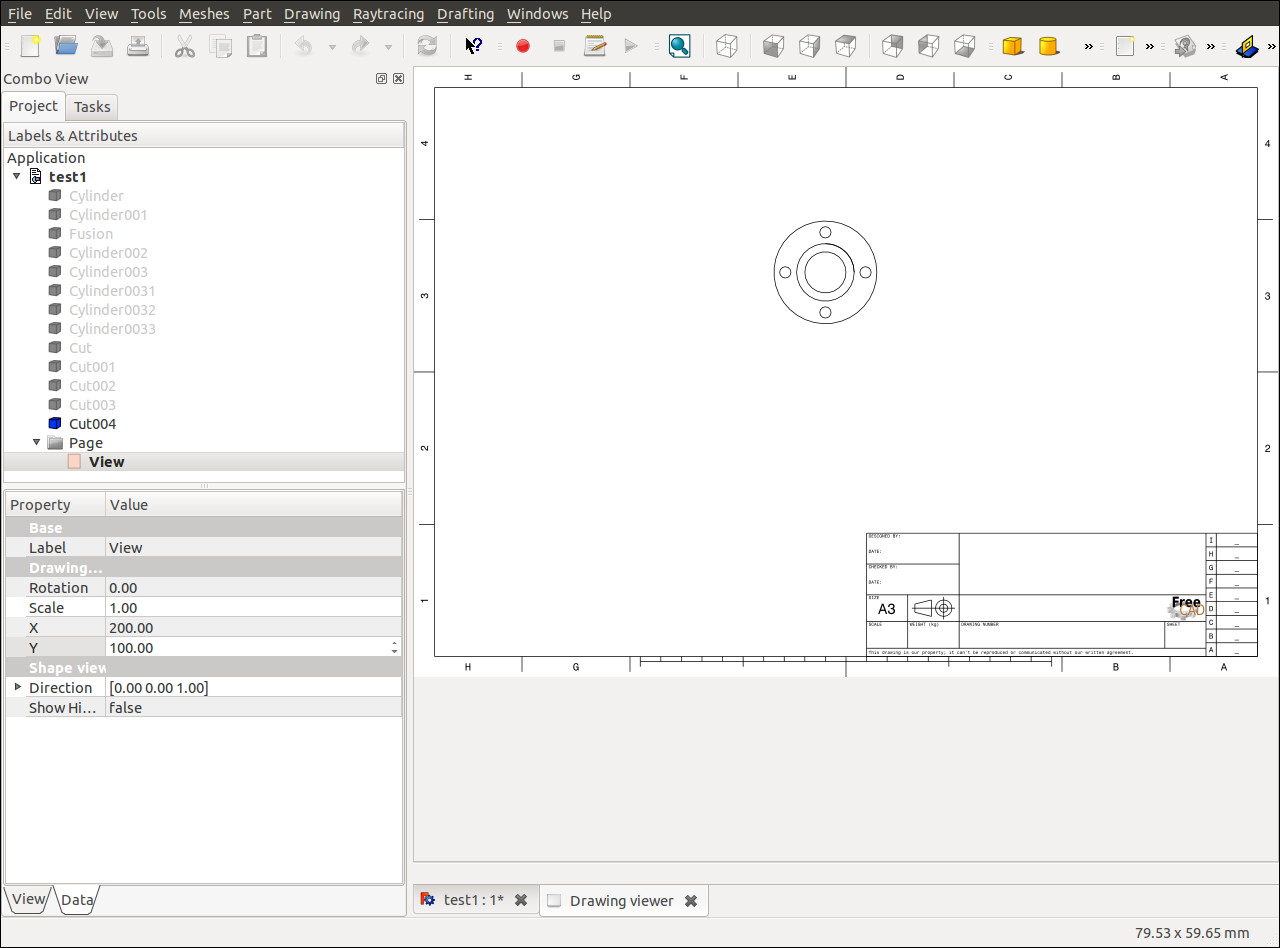

[Insert new A3 landscape drawing]

Cut004を選択 → [Inser a new view of a part]

Page - Viewを選択 → Drawing:X:200,Y:100 → [F5]または[ctrl]+[R]で図形が移動
