チュートリアル - シャフトホルダ

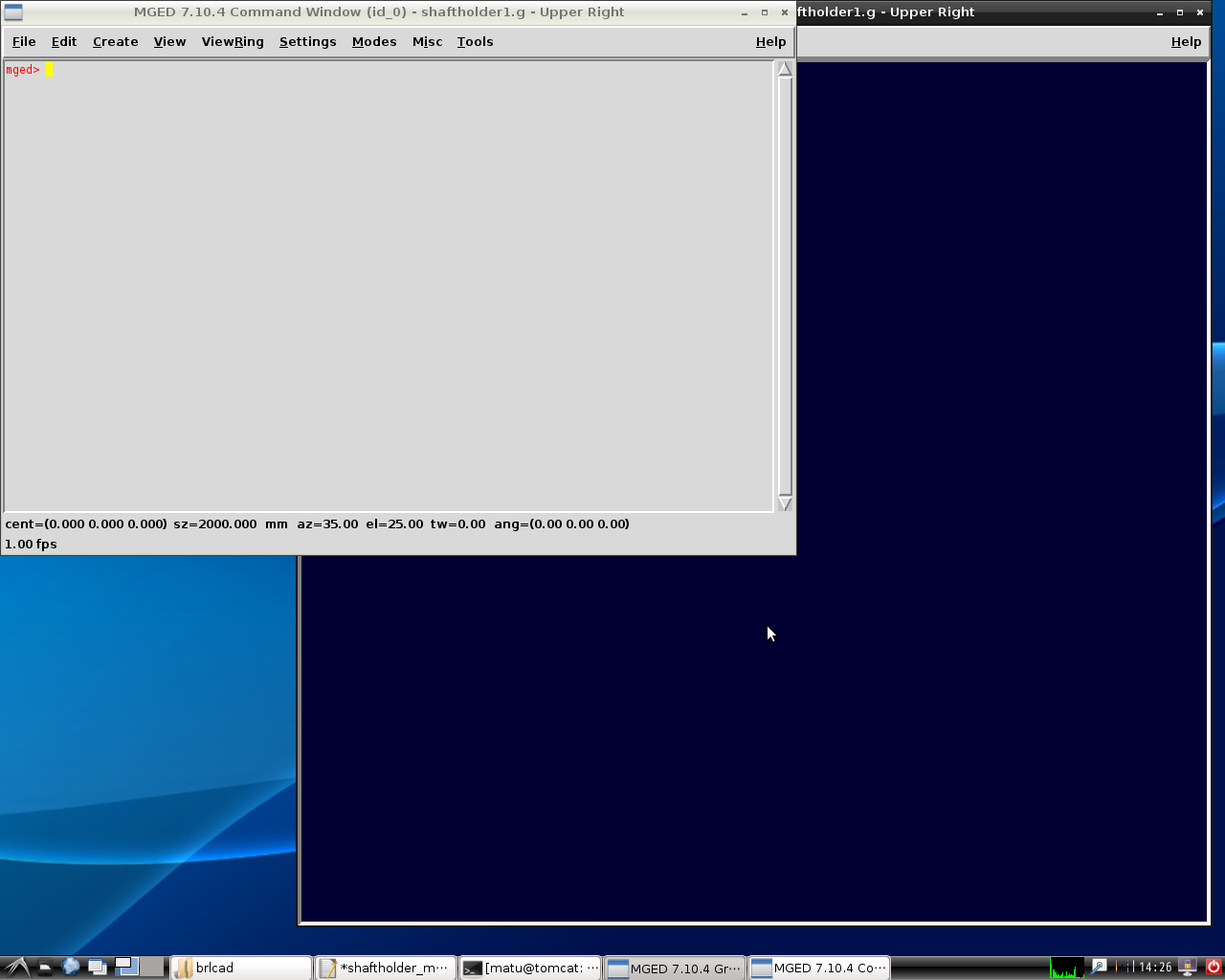

起動及びデータベース作成
ターミナルより
$ mged shaftholder.g
必要なプリミティブの作成
Command Windowより

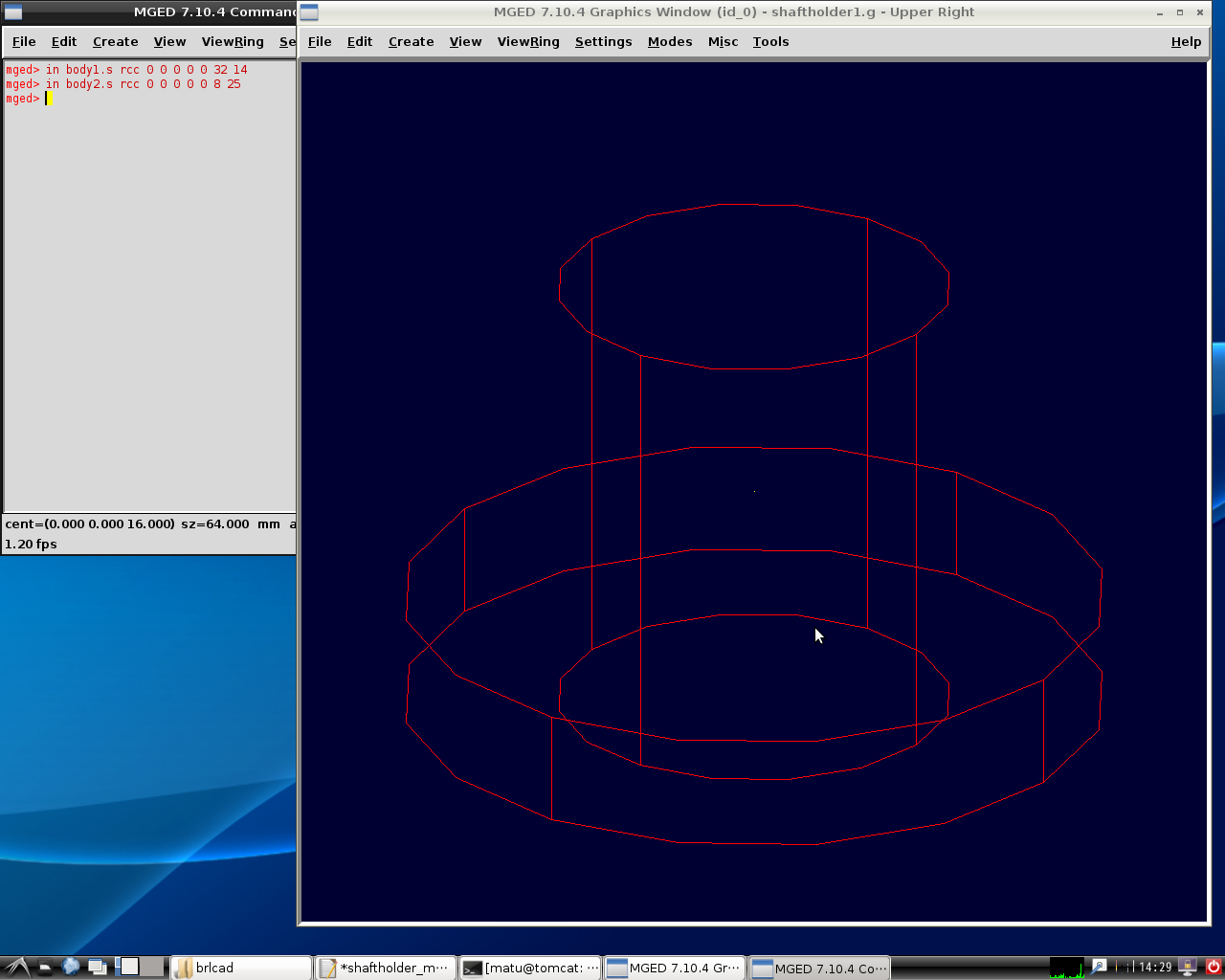

holder本体
mged> in body1.s rcc 0 0 0 0 0 32 14
mged> in body2.s rcc 0 0 0 0 0 8 25
シャフト穴用円筒
mged> in shaft.s rcc 0 0 -0.1 0 0 32.1 10

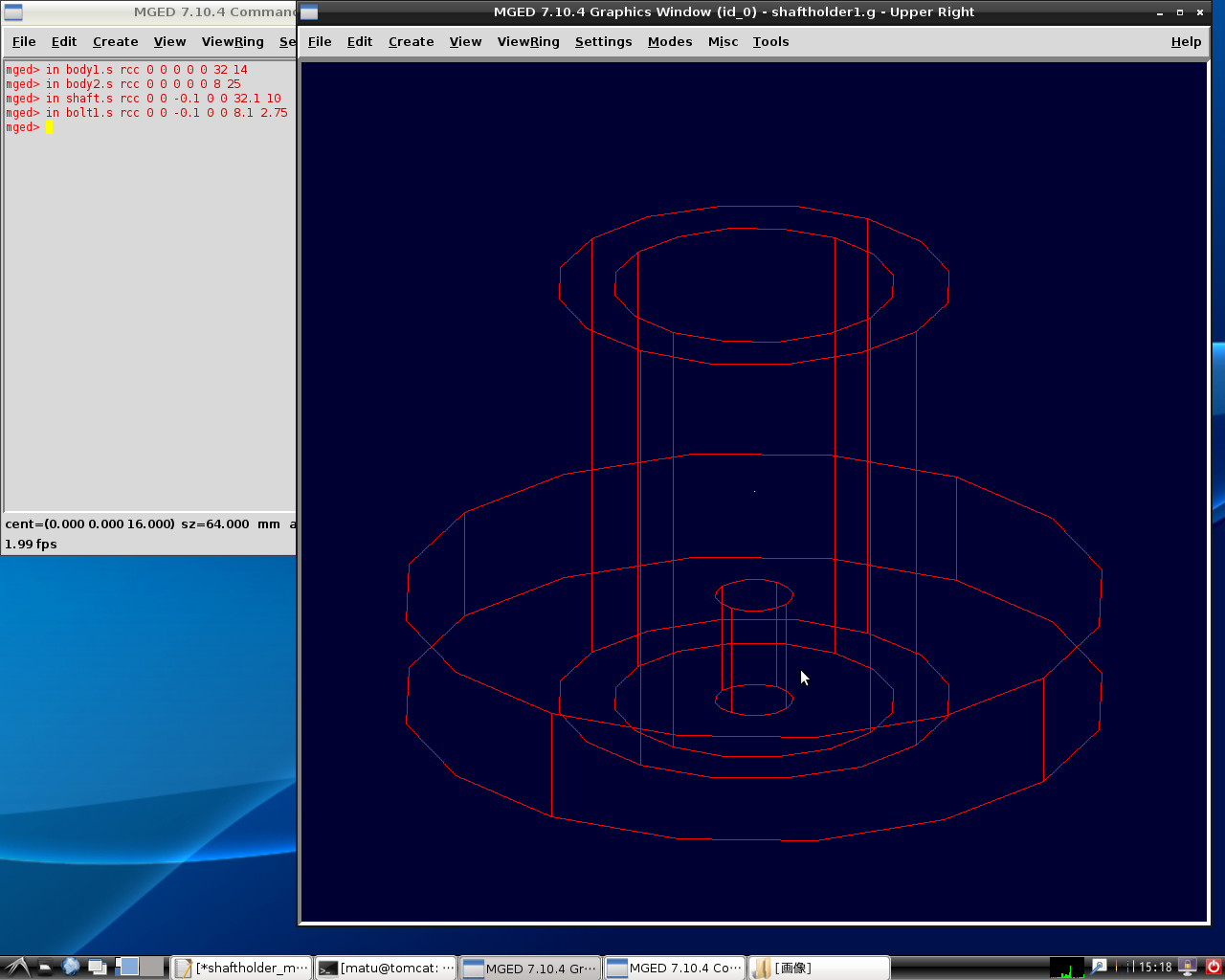

ボルト穴用円筒
mged> in bolt1.s rcc 0 0 -0.1 0 0 8.1 2.75
bolt1.sをコピーする
mged> cp bolt1.s bolt2.s
mged> cp bolt1.s bolt3.s
mged> cp bolt1.s bolt4.s
ボルト穴用円筒の移動
[Edit]メニュー → [Primitive Selection] → bolt1.sをダブルクリック
[Edit]メニュー → [translate]
mged> p 19.5 0 0
[Edit]メニュー → [Accept]
同様にbolt2.s、bolt3.s、bolt4.sを移動する
bolt2.s : mged> p 0 19.5 0
bolt3.s : mged> p -19.5 0 0
bolt4.s : mged> p 0 -19.5 0

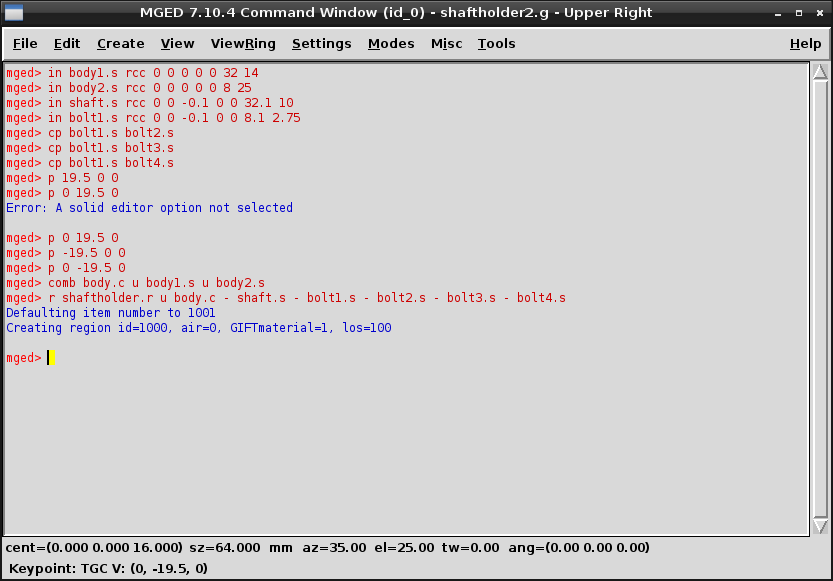

作成したプリミティブの組み立て
穴をあけリージョンを作成する
mged> r shaftholder.r u body.c - shaft.s - bolt1.s - bolt2.s - bolt3.s - bolt4.s
マテリアル、色の設定
mged> mater shaftholder.r plastic 0 0 255 0

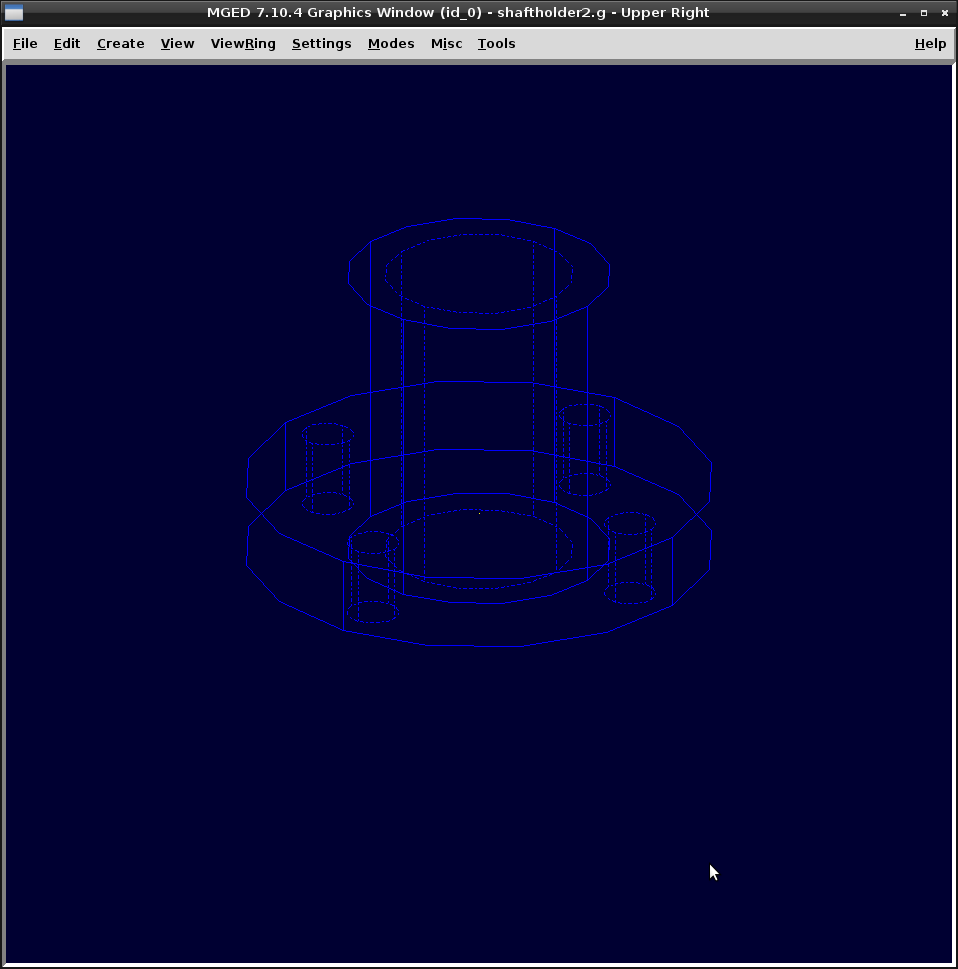

作成したリージョンの再描画
mged> B shaftholder.r

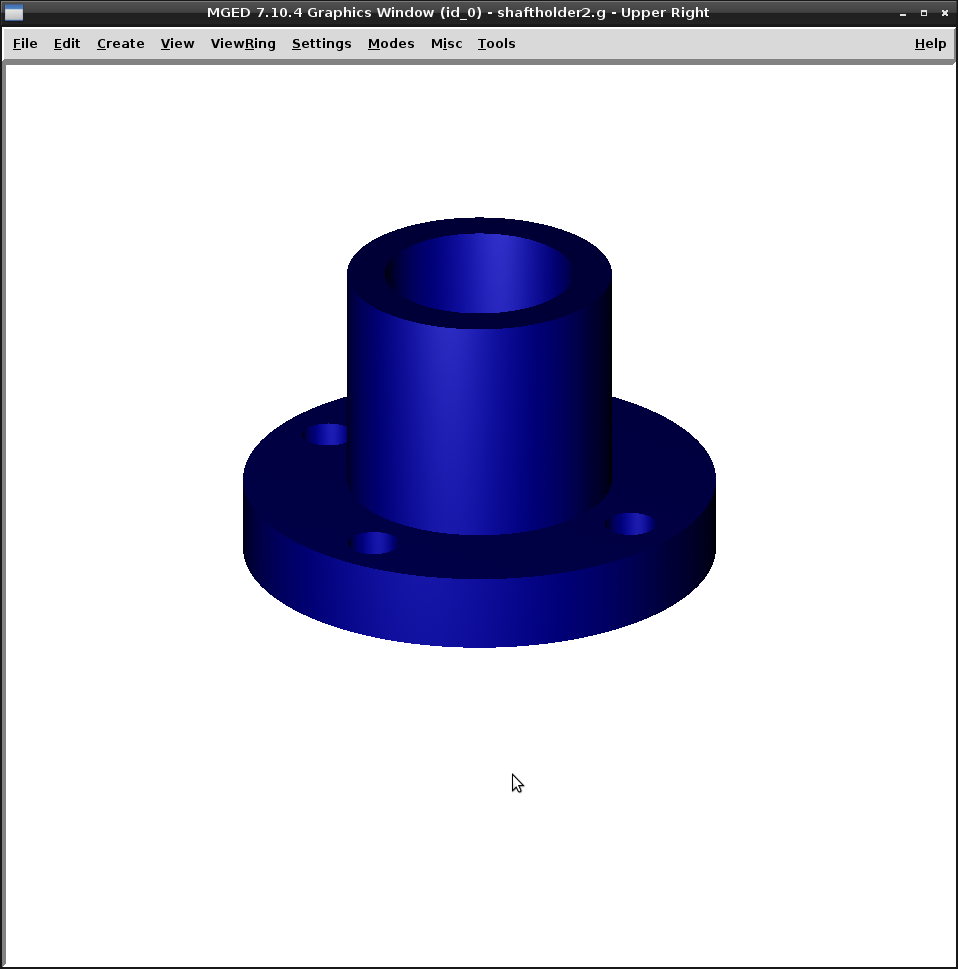

レンダリング

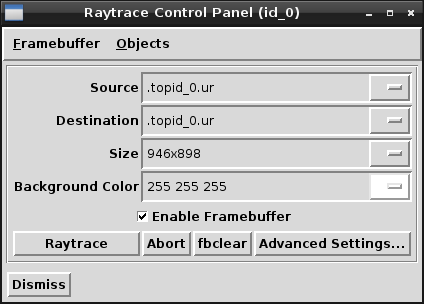

[File]メニュー → [Raytrace]
[Background Color]で白色を選択
[Raytrace]ボタンでレンタリング
[Framebuffer]メニュー → Overlayを選択
